正压式消防空气呼吸器

RHZK6.8C/A

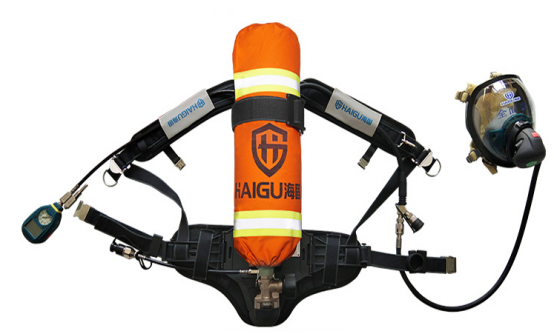

一、产品展示：

二、产品简介：

 海固RHZK6.8C/A正压式消防空气呼吸器是一种正压式呼吸保护装置。可以使消防人员和抢险救护人员在进行灭火战斗或抢险救援时防止吸入有毒有害气体、粉尘颗粒物，广泛用于消防、化工、石油、冶炼、船舶、矿山、实验室、仓库、油库等行业的抢险救灾。供消防队员或抢险救援人员在烟雾、有毒气体、粉尘或缺氧的环境中安全有效地进行灭火、抢险、救灾和救护工作。

它配备有视野广阔、明亮、与面部贴合良好、气密的全面罩。使用过程中，全面罩内的压力始终大于周围的大气压力，保持面罩内正压力。

正压式消防空气呼吸器在佩戴时左胸前设有余压警报器，当气瓶压力在规定标准以下时，可向佩戴者发出声响信号，便于使用人员及时撤离现场。由于余压报警器在佩戴者胸前，即使现场有多台空气呼吸器发出报警音响，也能非常方便地区分是谁佩戴的空气呼吸器警报器报警，增强了产品使用安全性。

三、执行标准：

符合XF 124-2013《正压式消防空气呼吸器》标准

四、产品卖点：

1、气瓶与自锁瓶阀：

气瓶：采用高强度铝合金内胆加全缠绕的碳纤维复合材料制成，质轻坚固，不易爆裂。自锁气瓶阀设计，右手式自锁双面带表，开启后能保证不会被无意关闭，可避免因使用过程中不慎碰撞或误操作而关闭气瓶阀。

气瓶阻燃保护套：由高级阻燃布料制作, 阻燃耐磨，兼有荧光条设计和快速拉绳设计，续燃时间≤5S。

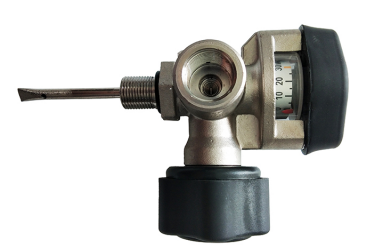

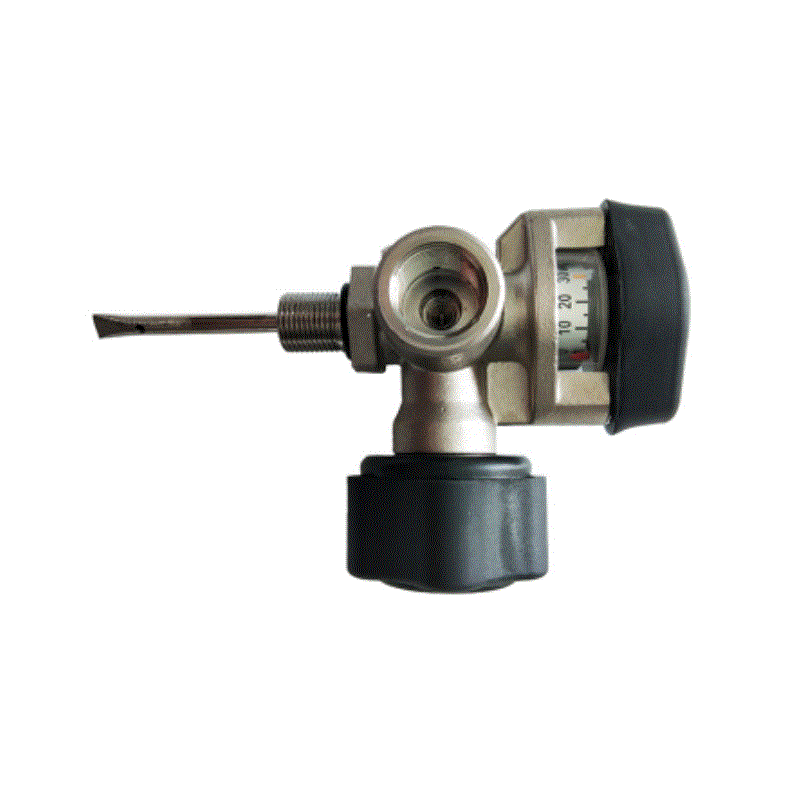

右手式自锁双面带表瓶阀：气瓶瓶阀的开启方向为逆时针，气瓶瓶阀在开启后能保证不会被无意关闭，而气瓶瓶阀开启须旋转两周，可避免因使用过程中不慎碰撞或误操作而关闭气瓶阀，气瓶瓶阀关闭时需按压手轮，气瓶瓶阀上设有安全膜片，爆破压力为（37-45）MPa,可防止气瓶因内部压力过高而变形或爆破。

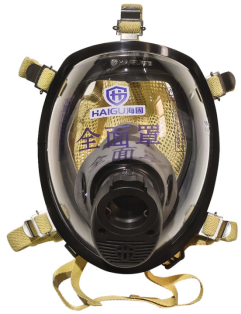

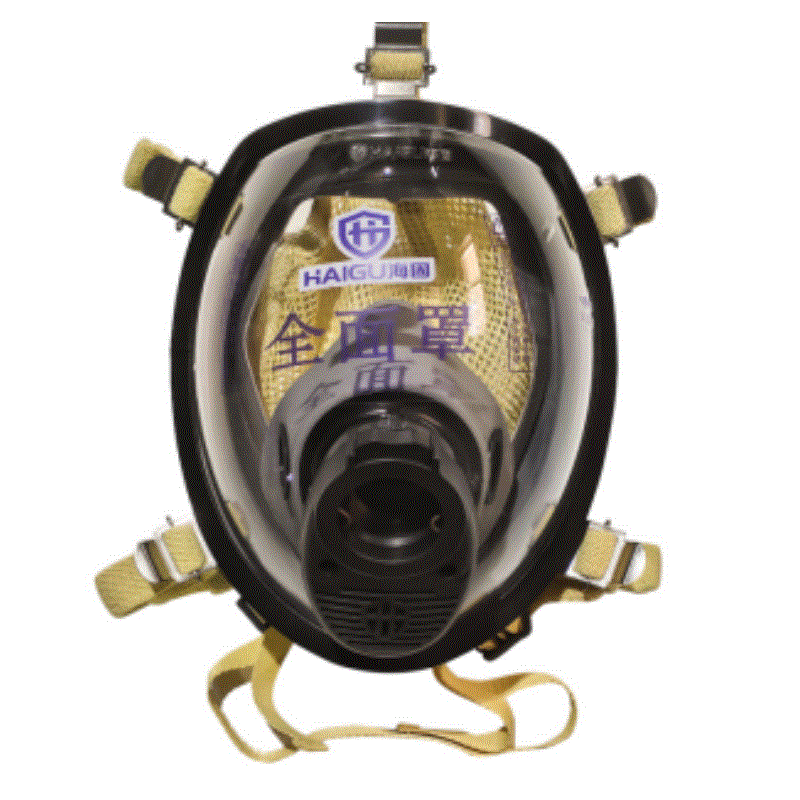

2、HG800b2全面罩：

聚碳酸酯球形全面罩，坚固抗冲击，大视野开阔清晰，防雾高透光，透光率可达到90%以上，为佩戴者提供清晰的视觉效果，方便毒气环境中使用。

面窗前部的卡口式接口可与供气阀快速连接，当佩戴者吸气时，气流经过两个吸气阀，进入口鼻罩吸入人体。全面罩内有呼气阀，呼出气体经由呼气阀直接排入大气中。使用时全面罩镜片不上雾，始终保持清晰、明亮。

口鼻罩采用安全硅胶材质，耐磨柔软亲肤，佩戴更舒适。

全面罩上装有系带和系带夹子，能使佩戴者脸部与双片状密封环相贴合，保护安全可靠的气密性。头罩呈网状，以四点支撑方式与面窗连接，为其提供了十分舒适方便的感觉，宽紧带可调节面罩佩戴松紧，面窗内的语音振膜可使佩戴者有清晰的通讯效果。

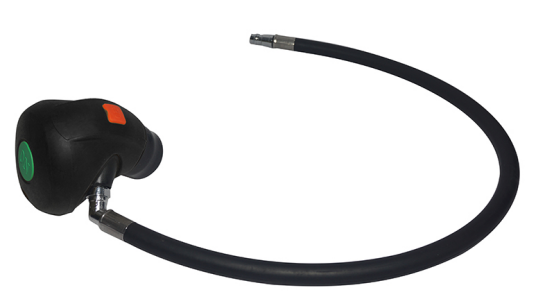

3、供气阀：

体积小巧，操作方便，流量大，便于呼吸。供气阀内设有自动平衡系统，自动跟踪人的呼吸动作，实现按需供气，并保证面罩内的压力高于周围环境压力。供气阀正面方形红色按钮，可关闭供气阀的输出气流，停止供气。供气阀底部中心圆形绿色按钮，其作用：

A 供气阀用力吸气时未自动开启时用手按压住此按钮，可实现供气；

B 面罩起雾时按压此按钮可起到除雾的作用；

C 佩戴者感到气体供气不足时，按下此按钮，供气阀会增大供气量；

D 可以放掉中压管中的余气压力，方便检测和快速拆卸快速接头。

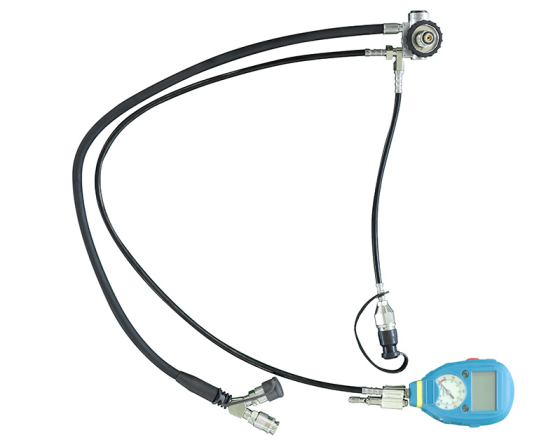

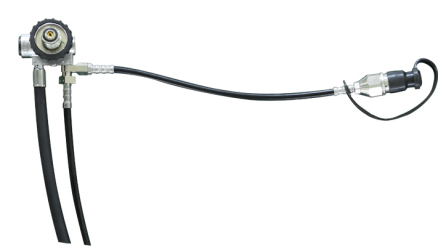

4、减压总成：

减压总成（快充款）主要由减压器、安全阀、中压管、高压管、报警装置、快速接头、快速充气装置、压力表八部分组成。

A. 减压器：减压器的作用是将高压气体（30±2MPa）利用力平衡原理减压至（0.5-0.9 MPa），并始终稳定在这个范围内。在减压器上设置有安全阀，其开启压力与全排气压力在减压器输出压力最大设计值的（110-170）%范围内，关闭压力不小于减压器输出压力最大设计值。减压器通过锁紧螺母和瓶阀相连并提供了中压与高压两种输出接口。本减压器在输出流量设计时已考虑人体的呼吸变化，最大输出流量为不小于500L/min，它足以保证供气阀给人体呼吸的最大空气量。

减压器工作原理：30-2MPa的高压气体进入减压器阀体，在压力阀，压力弹簧的相互作用，利用力平衡原理减压至（0.5-0.9 MPa）后输出，既保证减压器减压后的中压气体能始终保持在一个恒定的范围内。如果减压器内膛室压力，由于在异常情况下，超压而达到减压器输出压力最大设计值（110-170）%范围内，安全泄压阀将克服弹簧的作用而被顶开。从而将过压气体从中压管路中排出。

B. 安全阀：当减压器失去对高压空气的减压作用时（如减压弹簧损坏或膜片、阀门损坏），高压空气未经减压直接输出，为避免由此造成的损害，设置了安全阀。正常情况下，膛室压力1.0MPa以上，安全阀处于关闭状态。当减压器出现故障膛室压力过高时，安全阀会自动开启泄气。出现此故障时应及时检修减压器。

C.中压管：中压导管采用符合国家标准要求的阻燃耐压橡胶导气管，中压导管一端连接供气阀，一端连接输出端接口，中间设有一对快速接头，有便于供气阀的连接与拆卸，输入接头与输出接头的连接强度不小于250N，并设有锁紧装置，大大加强了佩带过程中的安全性。

D.高压管：高压管一端连在报警器的进气孔，另一端接在减压器高压输出接口上，承受而定工作压力的气压。

E.报警哨：机械警报器根据力平衡原理制造，当气瓶压力下降至（5.5±0.5）MPa时，报警器就会发出不低于90dB（A）的报警声，连续声响警报持续15S报警器会继续报警，直至气瓶压力降至1MPa为止。

F.快充装置：快充装置包含充气接头和转接头装置两部分，用到时安装在一起即可，确认无问题可进行充气。其中转接头部分需配备本公司生产的转接头装置方可实现气源共享或工作状态中的充装。

G 快速接头：三通快插接头，可用于他救功能。

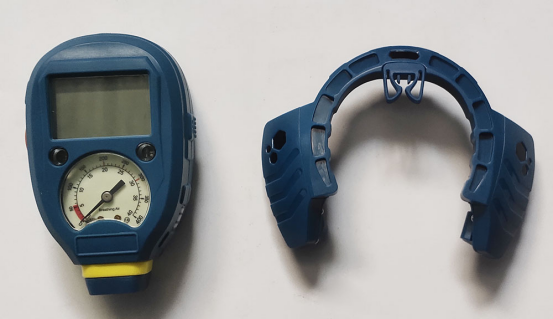

5、电子压力表及HUD显示装置：

电子压力表集机械压力表、电子数显、电子警报器、压力平视发射装置于一体。

压力平视发射装置是一套电子系统，由压力传感器与电子元件组成，能检测气瓶压力及发射无线信号给压力平视显示装置。当有气压输入时，压力平视发射装置会自动开启，并唤醒HUD开始配对，使用结束或无气压输入时压力平视装置会自动关闭。

液晶显示屏显示内容有：气瓶压力显示，呼吸压力显示，温度显示，电池电量显示，配对信号显示，计时器显示等。

压力平视显示装置：简称HUD，其安装在全面罩内，能够将智能压力表显示的空呼气瓶压力、剩余气量、使用时间等数据通过蓝牙发射到HUD压力平视装置上进行灯光提示，有效避免因低头查看压力表，影响注意力而耽误救援时间。

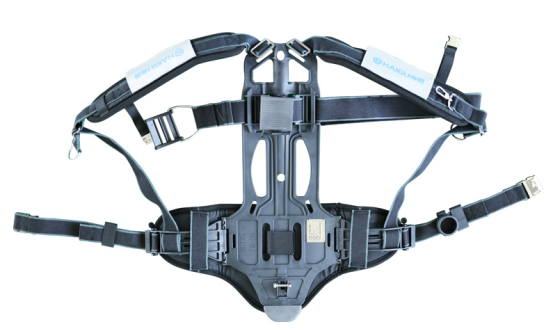

6、背具：

背具由背板背架、左右腰带、左右肩带、气瓶固定架组四部分组成。

A.背板背架：是背具的基础部件，它的框架与固定装置连接而成，强度好、承接能力强。背板背架采用尼龙材料制成，着装时直接与人体背部接触，柔软舒适。背托的设计师根据人体背部生理特征，使装具的重量主要分布在臀部，从而增强佩戴者肩臂的活动能力。

B.左右腰带：腰带卡子采用尼龙材料注塑而成，柔韧性好，强度高，美观大方；腰带松紧可自由调节。

右侧腰带上配有供气阀放置支架，在非工作间，应可以将供气阀搁置在支架上，防止供气阀来回晃动产生刮擦、磕碰现象。

C.左右肩带：左右肩带采用加宽结构，内衬海绵橡胶垫，使肩部的压力均匀分布。两端采用不锈钢环，肩带的调整简单易行。肩带上缝制有银色带LOGO反光警示条。右肩带应缝制有挂钩，在不工作时，应可将面罩挂在肩带上，解放双手，缓解疲劳，左肩带应缝制有挂绳。可以放置呼救器、对讲机之类，方便快捷。

D.气瓶固定架组：气瓶固定架组由支架、调整带、锁紧扣组成。支架采用尼龙注塑而成，锁紧扣设有自锁装置，锁紧牢固。

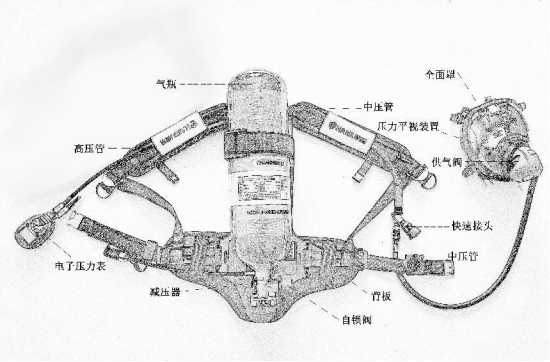

7、整套设备：

正压式消防空气呼吸器是利用压缩空气供人呼吸的自给开路式正压空气呼吸器。工作人员从肺部呼出的气体通过全面罩上的呼气阀排入大气中，当工作人员吸气时，有适量的新鲜空气由气瓶经气瓶开关、减压器、中压导气管组、供气阀、全面罩将气体吸入肺部，完成了整个呼吸循环过程。在这一个呼吸循环过程中，由于全面罩内的呼气阀及供气阀的进气阀都是单方向开启，气流方向始终沿着一个方向前进，构成整个的呼吸循环过程。

五、规格与参数：
